系列沖擊電壓發生器主要用于電力設備等試品進行著電沖擊電壓全波、雷電沖擊電壓截波、操作沖擊電壓波和陡波的沖擊電壓試驗.檢驗絕緣性能。
性能
1200kV/2400kV4800kV列沖擊電壓發生器都可產生標準雷電全波,操作波和雷電截波，振蕩雷電波，振蕩操作波、線路絕緣子陡波，合成絕緣子陡波和變壓器感應操作波共八種沖擊電壓波形，技術指標符合國家標準和IEC標準的 規定，技已通過部級鑒定，主要技術性能處于國內領先地位.達到國際同類產品的先進水平。

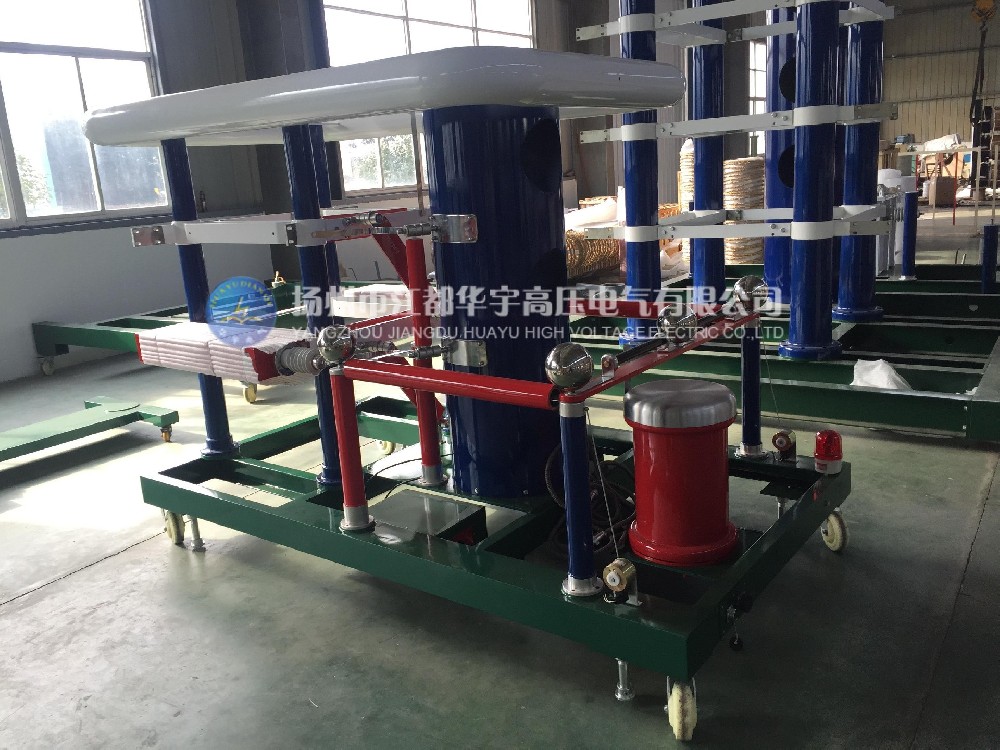

HYCJ-1200型沖擊電壓發生器成套裝置
| 標稱電壓 Rated Voltage （KV) | 沖擊電容量 Impulse Capacitance （uF) | 級電容量 Stage Capacitance （uF) | 沖擊能量 Impulse Energy （kJ) | 級電壓 Stage Voltage （kV) | 級數 Stage Number | 底盤 Chassis | 級高 StageH（mm) | 類型 Type | 頂罩 Top Cover | 高H mm | 重量 Weight | ||
| 長L(mm) | 寬W(mm) | H | 長L(mm) | 寬W(mm) | (mm) | (Kg) | |||||||
| ±300 | 0.25 | 0.5 | 11.25 | ±150 | 2 | 1500 | 800 | 515 | G型 | 2400 | 1750 | 1520 | 574 |
| 0.5 | 1 | 22.5 | 651 | ||||||||||
| ±450 | 0.167 | 0.5 | 16.9 | 3 | 2035 | 714 | |||||||
| 0.04167 | 1 | 33.41 | 778 | ||||||||||
| ±600 | 0.025 | 0.5 | 22.5 | 4 | 2550 | 802 | |||||||
| 0.0375 | 1 | 45 | 876 | ||||||||||
| ±750 | 0.0238 | 0.5 | 28.13 | 5 | 3065 | 926 | |||||||
| 0.0357 | 1 | 56.26 | 986 | ||||||||||
| ±450 | 0.0208 | 0.5 | 16.9 | ±150 | 3 | 3100 | 1300 | 440 | H型 | 2250 | 1150 | ||
| 0.03125 | 1 | 33.41 | 1358 | ||||||||||
| ±600 | 0.0185 | 0.5 | 22.5 | 4 | 2690 | 1200 | |||||||
| 0.037 | 1 | 45 | 1558 | ||||||||||
| ±750 | 0.0166 | 0.5 | 28.13 | 5 | 3130 | 1625 | |||||||
| 0.0333 | 1 | 56.26 | 1758 | ||||||||||
| ±900 | 0.01388 | 0.5 | 33.74 | 6 | 3570 | 1696 | |||||||
| 0.0277 | 1 | 67.5 | 1958 | ||||||||||
| ±1050 | 0.0166 | 0.5 | 39.36 | 7 | 4010 | 1846 | |||||||
| 0.0333 | 1 | 78.27 | 2158 | ||||||||||
| ±1200 | 0.01388 | 0.5 | 45 | 8 | 4450 | 2008 | |||||||
| 0.0277 | 1 | 90 | 2354 | ||||||||||
| ±1350 | 0.0166 | 0.5 | 50.625 | 9 | 4890 | 2153 | |||||||
| 0.0333 | 1 | 101.2 | 2557 | ||||||||||
| ±1500 | 0.01388 | 0.5 | 56.25 | 10 | 5330 | 2310 | |||||||
| 0.0277 | 1 | 112.5 | 2750 | ||||||||||
